一、閥門電動裝置DZW120-24（使用說明書）介紹

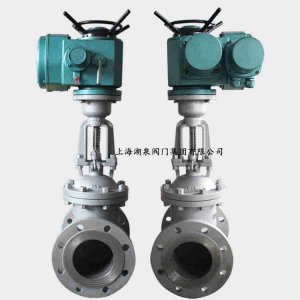

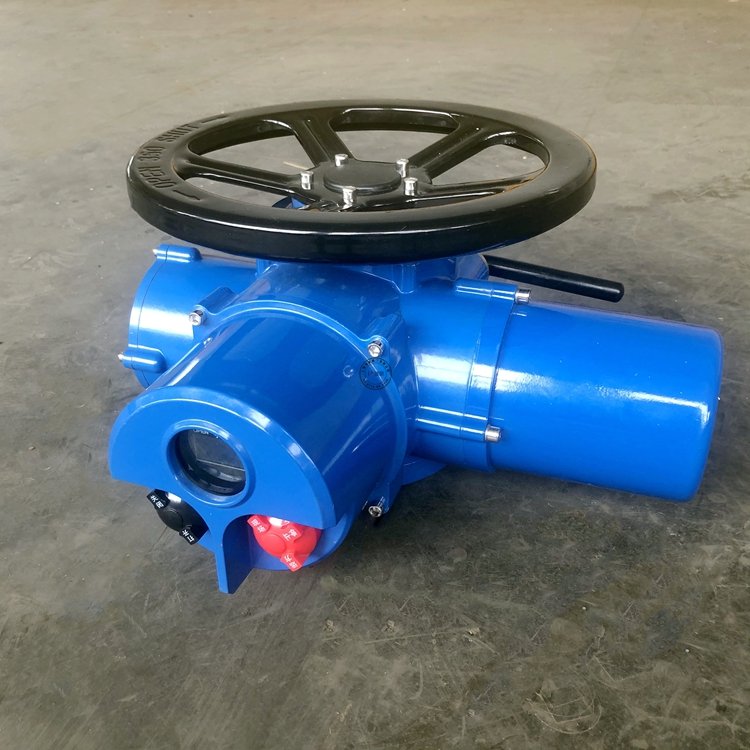

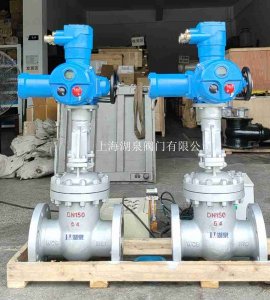

上海湖泉閥門集團有限公司多回轉電動裝置DZW120-24概述: 多回轉閘閥電動裝置DZW120-24 ,簡稱為Z型電裝,是閥門實現開啟、關閉或調節控制的驅動設備。Z型電裝適用于閘閥、截止閥、隔...額定電壓380V,輸出轉矩1200NM,輸出轉速24r/min,配套閥門電機功率4kw,DZW/Z系列戶外型閥門電動裝置是電動閥門的驅動裝置,用以控制閥門的開啟和關閉，增加了電氣控制部分,即WK型功率控制部分,將機械傳動與電氣控制合為一體,具可遠距離控制,也可現場操作。
二、閥門電動裝置DZW120-24（使用說明書）介紹特點
本產品的性能符合JB/T8528-1997《普通型閥門電動裝置技術條件》的規定。隔爆型的性能符合GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分：通用要求》，GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型閥門電動裝置技術條件》的規定。
電動裝置按防護類型分：有戶外型和隔爆型；
按控制方式分：有常規型、整體型和整體調節型；
按連接型式分：有轉矩型、電站型和推力型。
三、閥門電動裝置DZW120-24（使用說明書）技術參數
電源：常規，三相380V（50Hz）
特殊，三相660V、415V（50Hz 、60Hz）；
單相220V、110V（50Hz 、60Hz）
工作環境：
環境溫度：-20~+60℃ （特殊訂貨-40~+80℃）。
相對濕度：≤95%（25℃時）。
防護類型：戶外型用于無易燃、易爆和無腐蝕性介質的場所。隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。（詳見GB3836.1）
防護等級：IP55 （特殊訂貨IP65、IP67）。
工作制：短時10分鐘 （特殊訂貨30分鐘）。
型號規格
公稱轉矩（N·m）
公稱推力（KN）
zui大閥桿直徑
zui大轉圈數（圈）
手動
速比
輸出轉速（r/min）
電機功率（KW）
參考重量（Kg）
Z5
50
20
28
60
1:1
12
0.12
28
Z10
100
40
28
60
1:1
24/36
0.25/0.37
45
Z15
150
24/36
0.37/0.55
50
Z20
200
100
40
60
1:1
18/24
0.37/0.55
55
Z30
300
18/24
0.55/0.75
58
Z45
450
150
48
120
1:1
(20:1)
24/36
1.1/1.5
110
Z60
600
24/36
1.5/2.2
120
Z90
900
200
60
120
1:1
(25:1)
24/36
2.2/3
139
Z120
1200
24/36
3/4
142
Z180
1800
325
70
150
22.5:1
18/24
4/5.5
250
Z250
2500
18/24
5.5/7.5
255
Z350
3500
700
80
150
20:1
18/24
7.5/10
330
Z500
5000
18/24
10/15
350
注1：可按用戶要求提供其它轉速:12/18/24/30/36/42/48/60（r/min）
注2：當產品提供四層計數器時，zui大轉圈數為表1轉圈數×10
