農業灌溉無線遠控閥門-遠程智能灌溉控制管理系統原理:通過手機遠程控制電動閥門開關進行智能灌溉,自動調壓,定向,定量,定時灌溉。 智能灌溉系統廣泛用于設施農業,林業,水果種植,苗圃,園藝,研究所等領域。上海湖泉閥門集團有限公司專業設計,研發,生產,銷售農田機井灌溉遠程控制系統,專業人員系統免費測試,指導安裝農田機井灌溉遠程控制系統 公司歡迎來公司考察,質量可靠!遠程灌溉系統,統一操作,可提供設備,遠程控制,節水灌溉系統,手機控制系統,數據控制系統,自動化程度高,快速高效,節省成本,自主研發出一套新型智慧農業無線灌溉解決方案,該方案運用了基于擴低功耗LORA無線傳輸技術、NB-iot物聯網技術、4G技術...不僅實現自動化澆水,更要實現安全澆水。 本實施例提供的基于lora無線通信的閥門控制系統，包括lora網關以及與lora網關連接的數個閥門控制器，所述lora網關與云平臺連接，所述云平臺可與多個手持終端連接，并實現數據交互功能。所述閥門控制器包括單片機以及與單片機連接的電源模塊、壓力流量一體機、電壓采集模塊、調試模塊、電磁閥控制模塊、rs485模塊和lora射頻模塊，lora射頻模塊與lora網關連接，電磁閥控制模塊與農業灌溉系統中的電磁閥連接，電源與電壓采集模塊連接。 所述電源模塊采用太陽能板供電，它包括太陽能板、逆變器和鋰電池，太陽能板將太陽能轉化為電能，再通過逆變器將電能充電給鋰電池，太陽能供電技術已經是成熟的技術，本實施例只是將其應用于本實施例中的電池的充電，就可對每個閥門控制系統供電，無需外接電源。所述電壓采集模塊用于采集鋰電池的電壓和太陽能板的輸出電壓信號，并把采集的電壓信號發送給單片機。所述壓力流量一體機用于采集水管內的水流速度和水流壓力；采用現有技術中的可采集水壓和水流的設備實現，并將采集的水流速度和水流壓力發送給單片機。
  物聯網云平臺控制NB-IoT電動閥數字量輸入規格

外圍器件	接近開關
信號路數	6（遠程開/關；機械開/關過力矩；過熱；ESD）
信號類型	節點輸入，低電平有效
連接方式	KH-2.54-3P的連接器

物聯網云平臺控制NB-IoT電動閥按鍵規格

按鍵個數	4
按鍵型號	霍爾式
COM端	4路共用
信號類型	低電平有效

物聯網云平臺控制NB-IoT電動閥LCD/背光規格

偏光片類型	全透
顯示模式	STN 負顯 （藍膜）
觀察角度	120 CLOCK
工作電壓	DC3V
LCD外形尺寸	62*44
背光顏色	白色

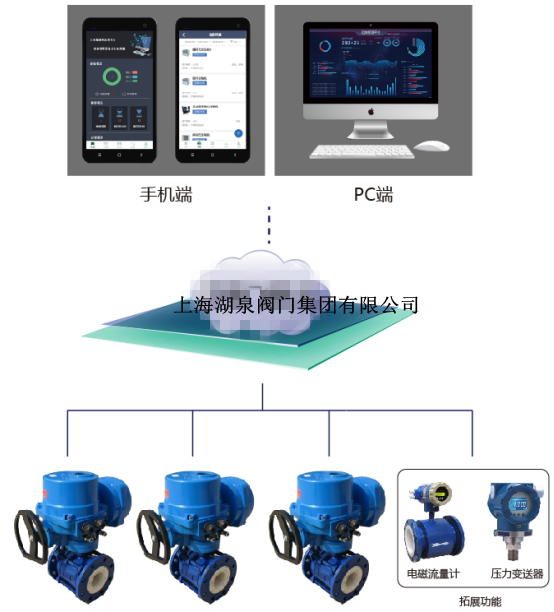

說明：1、每臺電裝有個無線模組，然后統一連接到云端服務器，可通過有外網的電腦與手機移動設備監視與控制每臺電裝  2、每臺電裝要有個無線天線出來 。
